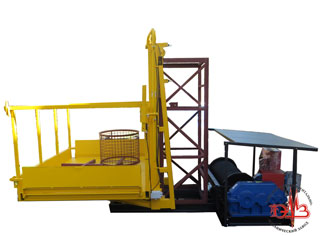

Строительный подъемник мачтовый секционный ПМГ г/п-1000/1500/2000 кг

Подъемник ГП 1000-2000кг для стройки и высотой подъема до 100м
В наличии

Характеристики:

Макс. высота подъема: 100м
Грузоподъемность: 1000, 1500, 2000кг
Все тех. характеристики...

Документация
Отправить заявку
x
Форма обратной связи
x
запрос отправлен

Ваш запрос отправлен.Наш менеджер свяжется с вами в ближайшее время!

Для подъема и подачи через проем внутрь здания или на крышу различных грузов.

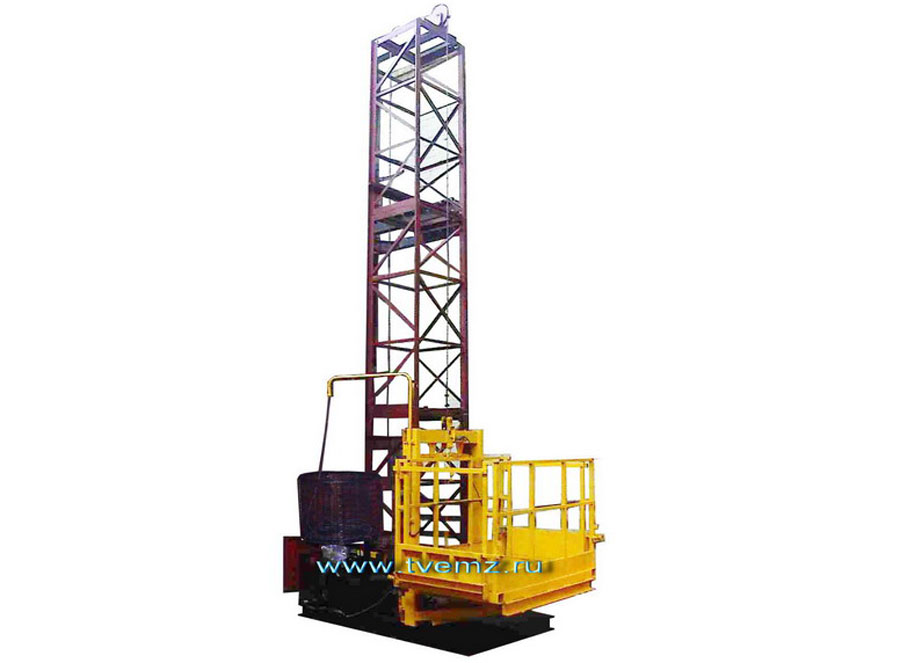

Мачта подъемника собирается из секций и крепится к перекрытию или стене здания специальными захватами.

Допускается выход людей на платформу для погрузки (выгрузки). Для этого платформа блокируется за перекрытие или проем специальным выдвижным устройством.

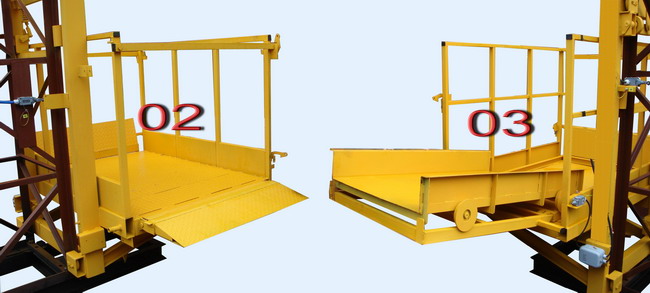

По желанию клиента подъемник поставляется с выкатной платформой, как показано на рисунке слева.

Подъемники снабжены:

  • автоматическим тормозом;
  • аварийными ловителями;
  • концевым выключателями верхнего и нижнего положений;
  • откидными бортами с электроблокировкой;
  • ограждением платформы

Подъемник изготавливается в соответствии ТР/ТС 010/2011, правилами ФНиП Серия 10, Выпуск 81, ТУ 4835-033-03215451-00, сертификата

Технические характеристики:

Наименование

ПМГ-1-03

ПМГ-1-02

ПМГ-1

 ПМГ-1-04
 Платформа стационарная с выкатным лотком без выкатного лотка без выкатного лотка

без выкатного лотка
Высота подъема, м 3,0-100,0 3,0-100,0 3,0-100,0 3,0-100,0
Грузоподъемность, кг 1000 1000 1500 2000
Скорость подъема, м/сек 0,3 0,3 0,3 0,3
Масса (максимальная на Нп=100м.), кг 6650 6610  7100  7200
Диаметр каната, мм 9,7 9.7 10,5 11,5
Номинальная мощность электродвигателя, кВт

7,5(АИР132S4У1)

7.5(АИР132S4У1)

11,0(АИР132M4У1)

  11,0(АИР132М4У1)
Размеры грузовой платформы, м 1,0х1,5(0,8х1,3 лоток) 1,2х1,5 2,0х1,5  2,0х1,5
Транспортные габариты
Основание, платформа, ограждение, 1-я секция, лебедка

3,3х1,8х2,12м./1000кг.

3.75х2,3х2,42м./1400кг.


Оголовок 0,87х0,65х0,36м./53 кг.
Опора настенная 2,6х0,18х0,2м./30 кг. 2,25х1,0х0,5м./31кг.
Бочка под кабель 0,67х0,67х0,6м./15 кг.
Опора для бочки 1,55х0,7х0,06м./ 8 кг.
Секция мачты 2,0х0,82х0,67м./95 кг.

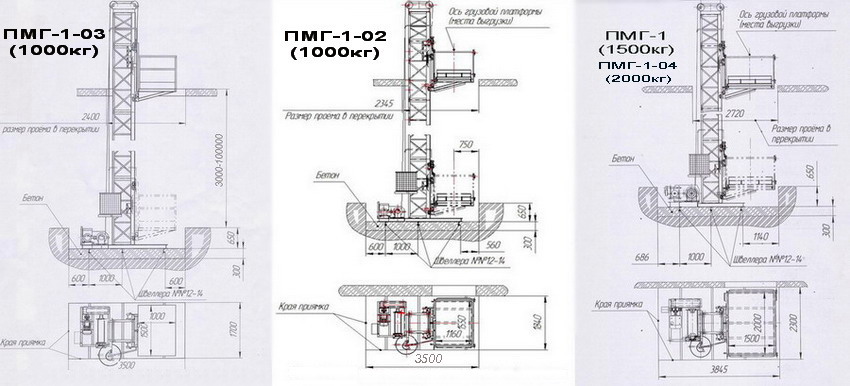

Чертеж монтажа мачтовых подъемников ПМГ-1-03/02/04 ГП 1000-2000кг

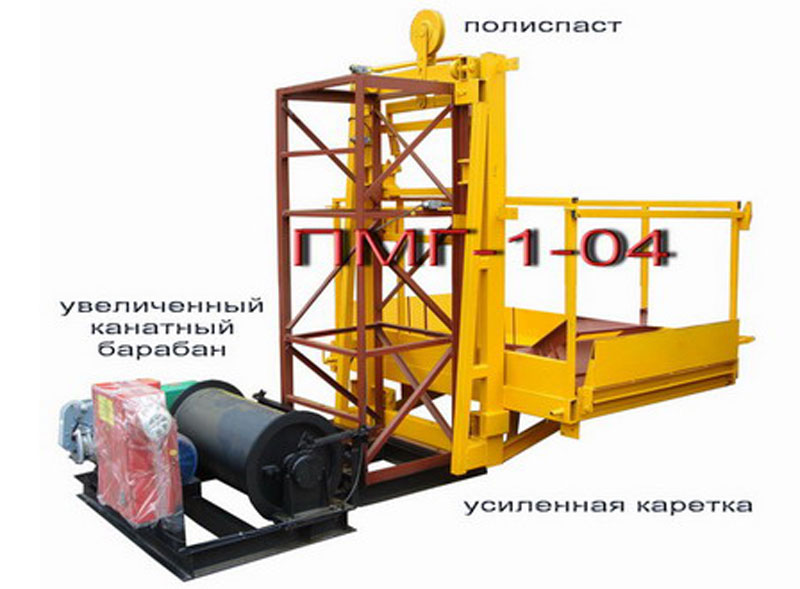

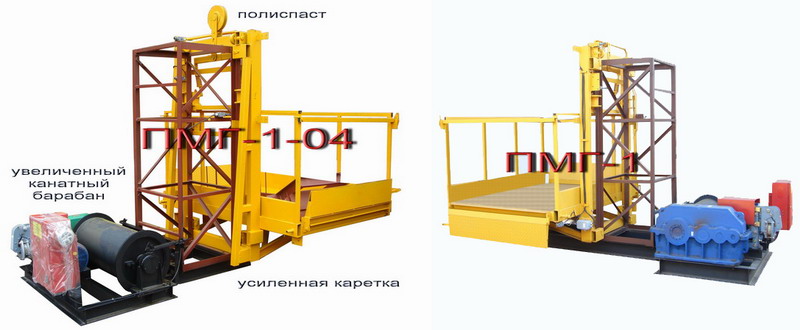

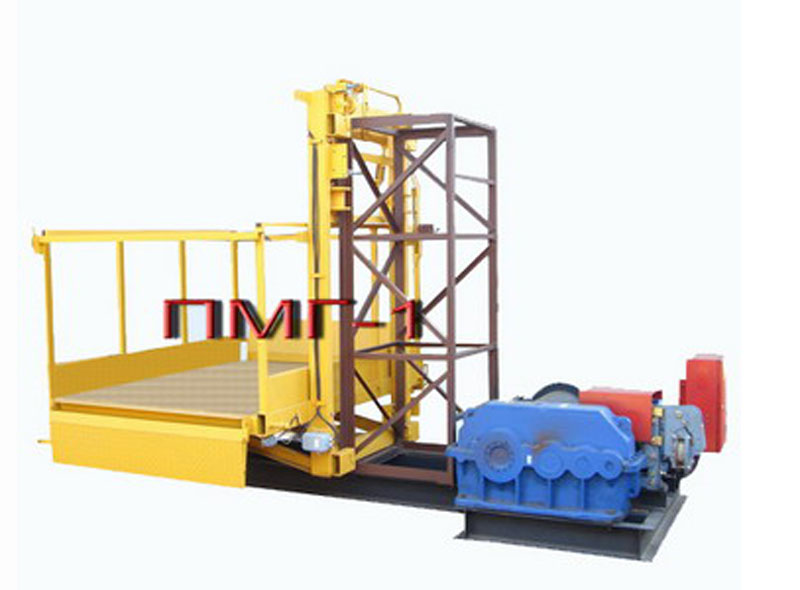

ПМГ-1-04 ПМГ-1

   Приложения

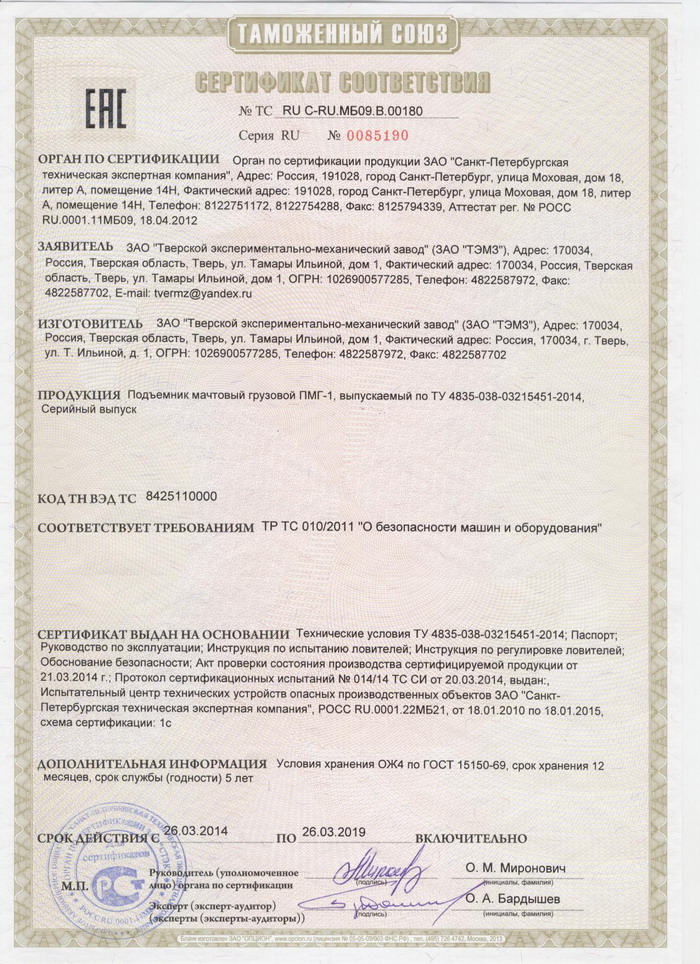

sert 3851 new sait.jpg Обязательный сертификат ПМГ-1 (файл .JPG   443 КБ)
3449 ts sait.jpg Обязательный сертификат ПМГ-1-04 (файл .JPG   334 КБ)
