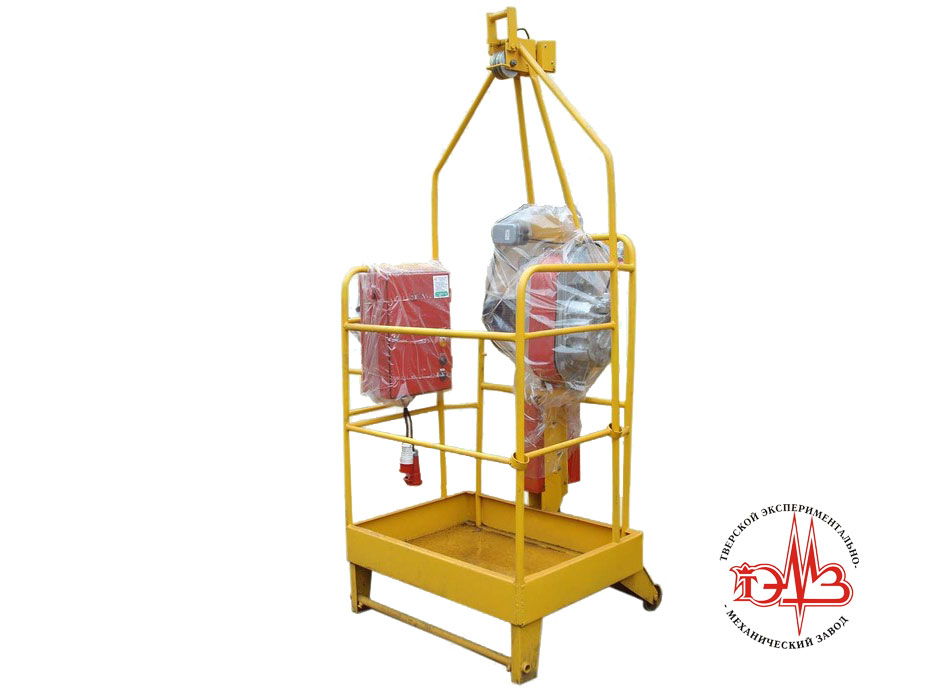

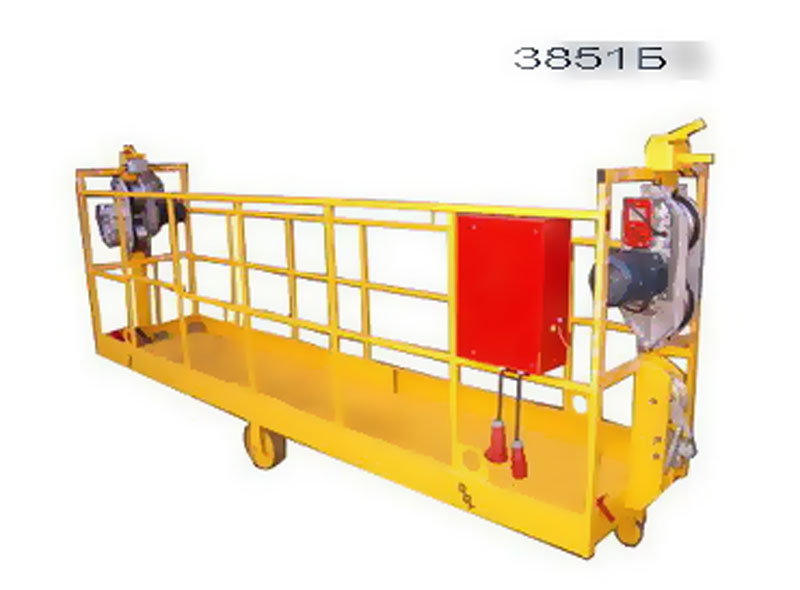

Строительные люльки (подъемники) 3851Б, 3449Б
Работа по фасаду здания относят к разряду опасных. Во время строительства зданий, данные работы отличаются особой сложностью. Вследствие таких факторов как повышенная сложность, а также опасность, любая строительная организация должна обеспечить безопастность каждого работника.
Одним из лучших вариантов выбора оборудования, в период проведения такого рода работ, являются строительные люльки (другое название: фасадные подъемники). Их предназначение заключается в осуществлении подъёма рабочих, осуществлении определённых отделочных и строительных работ на фасадах зданий.

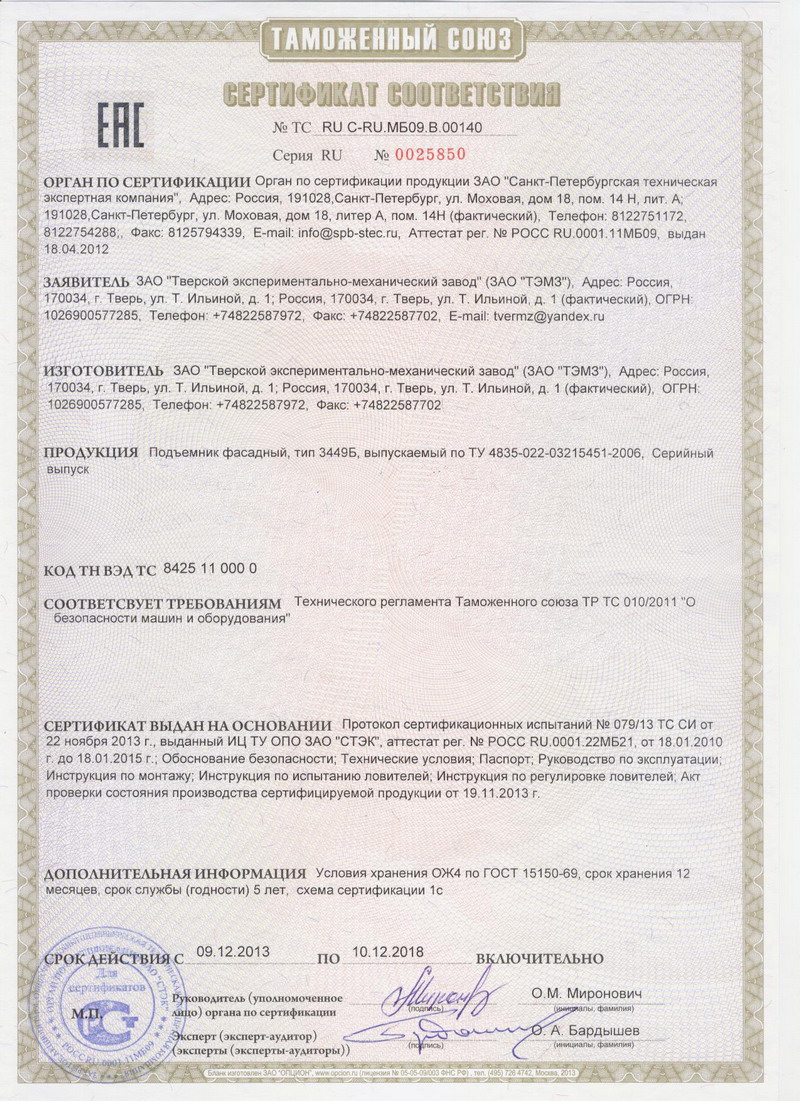

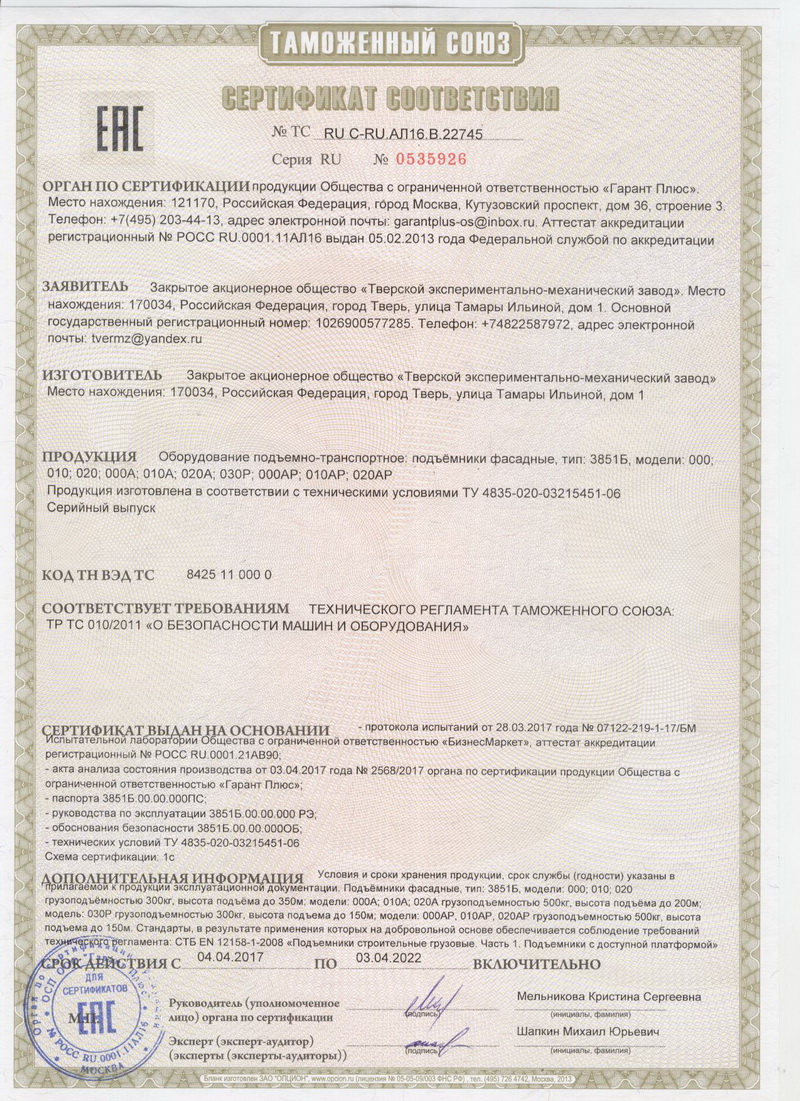

- Сертификат
- 100% комплектация подъемников
- Розничная и оптовая продажа строительных люлек
- Поставки подъемников по России и СНГ
- Скидки
Технические характеристики
Наименование показателя | Одноместный 3449Б |
Двухместный 3851Б |
Грузоподъемность, кг | 120 | 300/500 |
Диаметр каната, мм | 8,8 | 8,8/9,7 |
Высота подъема, м | до 150 | до 350/200 |
Скорость подъема, м/мин | 9,7 | 9,7/5,5 |
Мощность, кВт | 1,1 | 2,2 |
Габаритные размеры, м | ||
-длина по фасаду | 1,09 | 2,49/4,54/5,94 |
-ширина | 0,97 | 0,86 |
-высота | 2,5 | 1,87 |
Масса полная(с консолью 0,9м.на 150м.), кг | 770 | 1470/1560/1650 |
Масса рабочей площадки (без консолей) | 210 | 380/470/560 |
Лебедка ЛЭФ-500(260х680х600мм.) 90кг., шт | 1 | 2 |
Незаменимы при строительных работах
Подъемники комплектуются:
- консолями на крышу здания для подвески строительной люльки;
- двумя ловителями для страховки;
- отдельными страховочными канатами;
- переносным пультом управления подъемником;
- канатом, электрокабелем.
Возможна поставка отдельно лебедок ЛЭФ-500 (электрическая фрикционная, г/п 500 кг, высота подъема до 350м) и запчастей к ним.

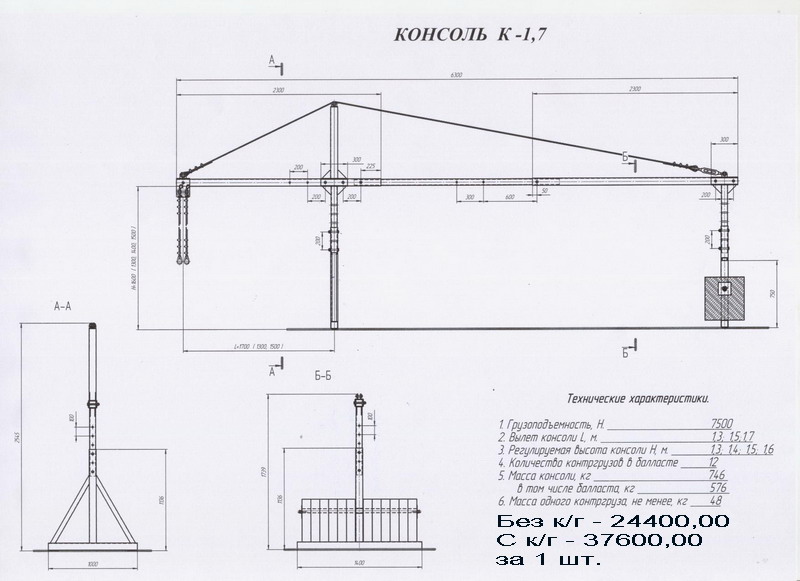

Установка фасадного подъемника на здание Конструкции консолей фасадного подъемника
Комплектность консолей фасадного подъемника.
Марка, сечение, тип контргруза, грузоподъемность |
Количество стяжек, шт. |
Количество контргрузов на стяжке, шт./длина стяжки, мм. |
Вес, без к/г. / с к/г., кг. |
К-0,9-0, 120х60х5 бетон, 600 кг. |
1 |
6/730 |
120/423 |
К-0,9-2, 140х140х4 бетон, 750 кг. |
1 |
8/1080 |
150/534 |
К-1,5-0, 140х140х4 бетон, 600 кг. |
1 |
10/1540 |
165/741 |
К-1,5-1, 140х140х4 бетон, 750 кг. |
1 |
12/1770 |
170/842 |
К-2,5-0, 160х160х4 бетон, 600 кг. |
2 |
8+8(16)/1080 |
205/973 |
К-2,5-1, 160х160х6 бетон, 750 кг. |
2 |
10+10(20)/1310 |
210/1170 |
ГОСТ 3077-80 (8,8мм) ГОСТ 7668-80 (9,7мм) 8,8(9,7)-ГЛ-ВЭ-0-Н-200 |
Длина каната при высоте подъема Н, м. |
||
Вылет консоли от здания |
|||
0,9 м. |
1,5 м. |
2,5 м. |
|
Канат предохранительный |
Н+14 |
Н+15 |
Н+16 |
Канат подъемный |
Н+11 |
Н+12 |
Н+13 |

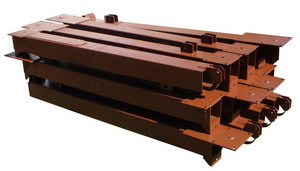

Вид консолей в разобранном виде.
Эксплуатация фасадных подъёмников
Крепление строительных люлек осуществляется с помощью консолей. Во время подбора строительной люльки основным критерием является грузоподъемность. Подъёмники производства ЗАО "ТЭМЗ" обладают грузоподъемностью в 300/500 килограмм.
Каркасные колеса обеспечивают перемещение подъёмников в пределах определённого рабочего места. Для перевозки между объектами фасадные люльки не разбираются. Их транспортировка осуществляется в полном сборе.
Конструкционные характеристики
Основные составляющие строительной люльки
- каркас;
- подъёмный механизм;
- ловители;
- электрооборудование.
Каркас строительной люльки изготовлен из специальных труб и уголков. Его торцы оснащены направляющими роликами предохранительных и подъемных канатов. Кроме этого имеются механизмы ловителя. Эффективный подъемный механизм устанавливается под рабочую платформу. Он имеет вид двухбарабанной лебедки.
Техника безопасности
Фасадный подъемник оснащается двумя автоматическими тормозами: колодчатый и дисковый тормоз. Дисковый тормоз обеспечивает остановку люльки при превышении груза. Колодчатый тормоз при автоматическом отключении тока замыкается пружиной.
Фасадную люльку удерживают два основных, а также два предохранительных каната. Нижние канатные концы закрепляются инвентарными грузами. Если люлька обрывается, тогда автоматически срабатывают ловители. Благодаря этому подъемник зависает на надёжных предохранительных канатах. В случае прекращения подачи электроэнергии, применяется ручной лебёдочный привод.
