Подмости строительные сборные типа "Тура" (Вышки-туры)

Подмости строительные сборные типа "Тура" (Вышки-туры)

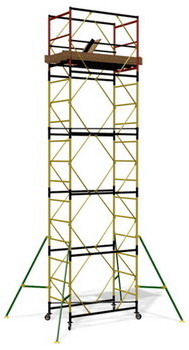

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских лестниц, имеющих три ступени.

Параллельные лестницы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках лестниц и гантелей.

Базы-гантели имеют четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности.

Вышка имеет комплект настилов, который состоит из двух типов - сплошного и с люком. Рабочая площадка оборудована настилами , перекладинами ограждения и боковыми фанерными ограждениями настилов.

Для обеспечения устойчивости вышка снабжена стабилизаторами , которые крепятся хомутами к основной конструкции вышки.

№ п/п

Наименование

Кол-во секций + баз. блок

Общая высота,  м

Высота до раб. пл.,    м

Размер раб. пл.,  м

Макс. нагр.,   кг/м

Вес,            кг








Вышка строительная ВСР-1









1

Базовый блок (без колес)







0,7х1,6

250





2

Промежуточная секция







1+1

2,7

1,6

80







2+1

3,9

2,8

98







3+1

5,1

4

116







4+1*

6,4

5,3

134







5+1*

7,6

6,5

152







Вышка строительная ВСР-2









1

Базовый блок (без колес)







0,7х2,0

250





2

Промежуточная секция







1+1

2,7

1,6

88







2+1

3,9

2,8

108







3+1

5,1

4

128







4+1*

6,4

5,3

148







5+1*

7,6

6,5

168







6+1*

8,8

7,7

188







Вышка строительная ВСР-3









1

Базовый блок (без колес)







1,2х1,6

250





2

Промежуточная секция







1+1

2,7

1,6

95







2+1

3,9

2,8

116







3+1

5,1

4

137







4+1*

6,4

5,3

158







5+1*

7,6

6,5

179







6+1*

8,8

7,7

200







7+1*

10

8,9

221







8+1*

11,3

10,2

242







9+1*

12,5

11,4

263







10+1*

13,8

12,7

284







11+1*

15

13,9

305







Вышка строительная ВСР-4









1

Базовый блок (без колес)







2х1,2

250





2

Промежуточная секция







1+1

2,7

1,6

102







2+1

3,9

2,8

124







3+1

5,1

4

146







4+1*

6,4

5,3

168







5+1*

7,6

6,5

190







6+1*

8,8

7,7

212







7+1*

10

8,9

234







8+1*

11,3

10,2

256







9+1*

12,5

11,4

278







10+1*

13,8

12,7

300







11+1*

15

13,9

322







12+1*

16,2

15,1

344







13+1*

17,4

16,3

366







14+1*

18,7

17,6

388







Вышка строительная ВСР-5









1

Базовый блок (без колес)







1,6х1,6

250





2

Промежуточная секция







1+1

2,7

1,6

107







2+1

3,9

2,8

131







3+1

5,1

4

155







4+1

6,4

5,3

179







5+1

7,6

6,5

203







6+1

8,8

7,7

227







7+1*

10

8,9

251







8+1*

11,3

10,2

275







9+1*

12,5

11,4

299







10+1*

13,8

12,7

323







11+1*

15

13,9

347







12+1*

16,2

15,1

371







13+1*

17,4

16,3

395







14+1*

18,7

17,6

419







15+1*

19,5

18,6

443







16+1*

20,7

19,8

467







Вышка строительная ВСР-6







1

Базовый блок







1,6х2,0

250





2

Промежуточная секция







1+1

2,7

1,6

120







2+1

3,9

2,8

146







3+1

5,1

4

172







4+1

6,4

5,3

198







5+1

7,6

6,5

224







6+1

8,8

7,7

250







7+1

10

8,9

276







8+1

11,3

10,2

302







9+1

12,5

11,4

328







10+1

13,8

12,7

354







11+1

15

13,9

380







12+1

16,2

15,1

406







13+1

17,4

16,3

432







14+1

18,7

17,6

458







15+1

19,5

18,6

484







16+1

20,7

19,8

510







Вышка строительная ВСР-7









1

Базовый блок







2,0х2,0

250





2

Промежуточная секция







1+1

2,7

1,6

133







2+1

3,9

2,8

161







3+1

5,1

4

189







4+1

6,4

5,3

217







5+1

7,6

6,5

245







6+1

8,8

7,7

273







7+1

10

8,9

301







8+1

11,3

10,2

329







9+1

12,5

11,4

357







10+1

13,8

12,7

385







11+1

15

13,9

413







12+1

16,2

15,1

441







13+1

17,4

16,3

469







14+1

18,7

17,6

497







15+1

19,9

18,8

525







16+1

21

19,9

553
